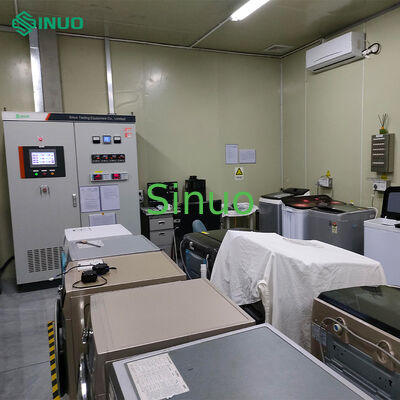

IEC 62552 Sistema di prova dell'efficienza energetica dei frigoriferi a due stazioni

ISO 15502 Camera di prova dell'efficienza energetica dei frigoriferi e dei congelatori fornisce un ambiente stabile e affidabile per la sperimentazione e lo sviluppo di tipi di frigorifero.Il sistema può ospitare contemporaneamente 2 frigoriferi per test completi in varie condizioni di funzionamento standard e scenari di utilizzo simulati.

Norme di conformità:IEC 62552:2015

Capacità di prova:

• Prova della velocità di raffreddamento
• Analisi della temperatura di stoccaggio
• Misurazione del coefficiente di funzionamento
• Monitoraggio del consumo di energia
• Valutazione della capacità di congelamento
• Prova di recupero del carico
• Valutazione della capacità di produzione di ghiaccio
• Prova di condensazione

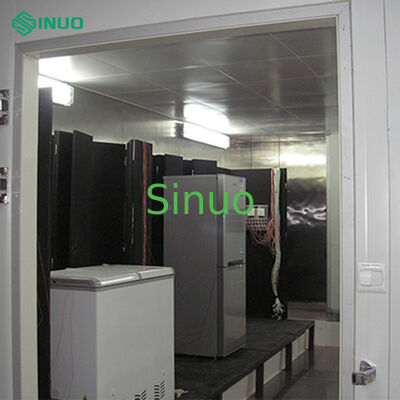

Struttura del laboratorio:

• pannelli isolanti in schiuma di poliuretano di spessore di 100 mm di grado B1
• Sistema d'aria di rifornimento e di ritorno a doppio lato
• 0.6 mm di spessore delle superfici interne/esterne delle lamiere di acciaio
• soffitto di pannelli perforati in alluminio
• Dimensioni esterne: 4000 mm W * 4000 mm D * 3200 mm H
• Porta a foglia singola con telaio riscaldato elettricamente e finestra di osservazione
• 2 banchi di prova in legno (2300 mm W * 1200 mm D * 2300 mm H)

Parametri di prestazione:

• Intervallo di temperatura: da 0°C a +50°C ±0,3°C
• Intervallo di umidità: da 35% RH a 93% RH ± 3,0% RH (controllato tra 10°C e 45°C)
• Velocità del vento: inferiore a 0,25 m/s
• Tasso di riscaldamento/raffreddamento: transizione da -10°C a 50°C in meno di 90 minuti
• Gradiente di temperatura verticale: inferiore a 0,88°C/m

Controllo della temperatura e dell'umidità

• Controller di temperatura: SR93
• Intervallo di controllo: da 0 a 50°C
• Accuratezza di controllo: ±0,3°C
• Intervallo di controllo dell'umidità: da 35% a 95% RH
• Precisione di controllo dell'umidità: ± 3% RH

Misurazione della temperatura:

• Termocoppie: 2 * 0,254 mm (Ø), Omega, 20 punti per stazione
• Accuratezza di misura: ±0,3°C (-5°C a 80°C)
• Termini isotermici: prese dedicate American Omega SMP-MF
• Acquisizione dei parametri di temperatura: Yokogawa GM10, 40 canali

Sistema informatico:

• Processore Intel i7
• 8 GB di RAM
• Disco rigido da 1 TB
• Monitor LCD da 27 pollici
• Software di prova basato su Windows con interfaccia in inglese

Unità di condizionamento:

• Unità di condensazione a compressione raffreddata ad acqua con controllo senza passaggio
• Compressori Copeland/Danfoss da 3 HP+3 HP
• Scaldaie e bobine di rame
• Scaldaie elettriche in acciaio inossidabile con controllo del relè a stato solido
• Umidificatore ad ultrasuoni con approvvigionamento automatico d'acqua
• Sistema di ventilatore centrifugo
• All'acciaio inossidabile aria condizionata armadio (1.0mm)

Sistema di controllo:

• Controller di temperatura e umidità: SR93
• Controller logico programmabile: Mitsubishi PLC
• schermo touch: Mitsubishi 10 pollici
• Relai a stato solido: Ximaden o marchi di buona reputazione equivalenti
• Interruttori e contattori: marchio Schneider
• Funzioni di allarme e protezione complete

Costruzione e materiali:

• Cappottole per il trattamento dell'aria in acciaio inossidabile (spessore ≥ 1,0 mm)
• Caselle terminali isotermiche costruite in acciaio inossidabile di spessore di 1,2 mm
• Gabinetto di controllo con piastre di acciaio di spessore 1,2 mm
• Tutti gli strumenti e i componenti sono nuovi, di alta qualità con garanzie valide
• Gestione professionale dei cavi con etichettatura dedicata

Caratteristiche di sicurezza:

• Sistema di allarme per gas combustibili (da 0 a 1000 ppm o da 0 a 100% del range LEL)
• Dispositivi di protezione contro temperature, pressione, livello dell'acqua, tensione e corrente anormali
• Progettazione della sicurezza elettrica conforme alle norme nazionali
• Affidabile messa a terra con filo di rame di 2,5 mm2
• Capacità di funzionamento continuo di 72 ore senza scongelamento

Il software di collaudo di laboratorio fornisce una funzionalità completa per la valutazione delle prestazioni dei frigoriferi:

• Ultimo software di prova standard conforme alla norma IEC 62552
• Velocità di raccolta dei dati regolabile (3-30 secondi)
• Funzioni di prova complete, tra cui:
  • Analisi del consumo di energia
  • Monitoraggio della temperatura di stoccaggio
  • Valutazione della capacità di congelamento
  • Misurazione della velocità di raffreddamento
  • Prova di recupero della temperatura
  • Valutazione della capacità di produzione di ghiaccio
  • Analisi delle fluttuazioni di tensione
• Eccellente stabilità e affidabilità
