Visualizzazione del sistema

Questo progetto di laboratorio di prova del sistema idrico con differenza di entalpia 25RT consiste in due stanze (una interna e una esterna), due serie di dispositivi di differenza di entalpia sul lato dell'aria,e un sistema di acqua a temperatura costanteI due tunnel eolici interni possono funzionare simultaneamente per soddisfare i requisiti di prova dei sistemi multi-split VRF.Un misuratore di flusso di massa del refrigerante è inoltre fornito per soddisfare gli esperimenti di taratura AHRI.

Il lato interno di questo laboratorio di prova è dotato di un sistema per la prova delle condizioni di funzionamento e del flusso d'aria con differenza di entalpia.può misurare e controllare la temperatura e l'umidità dell'ambiente di laboratorioPuò eseguire prove di capacità di raffreddamento e riscaldamento, nonché varie prove di condizioni di funzionamento, su frigoriferi raffreddati ad aria (pompe di calore), condizionatori d'aria ordinari residenziali e commerciali,e prototipi VRFSono inclusi anche la pressione del sistema, la distribuzione della temperatura di funzionamento dei vari componenti, le prestazioni elettriche e il campionamento e l'analisi dei dati dei parametri elettrici.

(1) Dotato di funzioni di prova di sicurezza per i refrigeranti infiammabili R32 e R454B, allarme automatico per le perdite di R32 e R454B, funzione di ventilazione forzata automatica,e tutti i componenti elettrici del laboratorio di prova sono a prova di esplosione.

(2) L'area esterna del laboratorio è progettata per basse temperature, con una temperatura minima di -35°C e una temperatura massima di 65°C.il laboratorio è dotato di un sistema di acqua a temperatura costante per acqua convenzionale, in grado di soddisfare i requisiti di prova delle prestazioni delle unità di raffreddamento ad aria (pompe di calore).

Norme applicate

Progettazione e prova secondo le seguenti norme:

‡ ISO5151

¢ ARI 210/240-2005

¢ AHIR 340/360-2007

¢ SASO 2682:2013

¢ AHRI 440-2008

¢ ASHRAE37

S5010-5:2014

S5010-1:2019

¢ ISO 13253

¢ ISO 15042

....

Prodotti di prova

Questo laboratorio è utilizzato per le prove di tipo dei condizionatori d'aria per uso domestico e dovrebbe essere in grado di fornire le seguenti condizioni di ambiente di prova stabili:

(1) raffreddamento nominale (condizioni T1, T2, T3)

(2) riscaldamento con pompa di calore (alta temperatura, bassa temperatura, ultra bassa temperatura);

(3) riscaldamento nominale;

(4) Frigorimento operativo massimo (condizioni T1, T2, T3);

(5) raffreddamento minimo di esercizio;

(6) Il riscaldamento massimo di funzionamento della pompa di calore;

(7) riscaldamento minimo di funzionamento della pompa di calore;

(8) Condensazione e rimozione del condensato;

(9) congelamento (condizioni T1, T2, T3);

(10) Degelo automatico;

(11) Volume d'aria e pressione statica;

(12) Scongelamento in condizioni particolari;

Qualsiasi condizione di funzionamento può essere impostata nell'intervallo DB interno: 0 ∼50 °C, RH: 30 ∼95%; DB esterno: -35 ∼60 °C, RH: 30 ∼95%.(La combinazione di temperatura e umidità specifiche non deve differire significativamente dalla combinazione di condizioni di funzionamento delle norme pertinenti) Nota: durante la prova, la velocità del vento attorno al campione non deve superare i 2 m/s.

Parametro di prova

Misurazione dei parametri elettrici del condizionatore d'aria sottoposto a prova

Quantità: 1 unità.

Misuratore di potenza trifase: classe 0,25 importata.

Accuratezza di misura: (± 0,25%RD) + (± 0,25%FS).

Acquisizione dei dati: comunicazione con il computer tramite porta RS-232C.

Misuratore di potenza trifase: Yokogawa WT333 (Giappone), 1 unità;

Misurazione dell'alta e bassa pressione del refrigerante nel condizionatore d'aria sottoposto a prova

3 punti di pressione esterni per set, 3 punti di pressione interni per set, complessivamente 6 punti.

Mc Trasmettitore di pressione: classe 0,5, 0 ‰ 6 MPa, complessivamente 6 unità.

Acquisizione di dati: strumento di acquisizione di dati Yokogawa (Giappone).

Misurazione della temperatura della termocoppia del condizionatore d'aria sottoposto a prova

Requisiti: 40 punti in totale, 20 punti all'interno e 20 punti all'esterno.

Intervallo di temperatura: -270-400°C.

Sensore di temperatura: φ0,5 mm2, termocoppia di tipo T.

Acquisizione di dati: strumento di acquisizione di dati Yokogawa (Giappone).

Principali componenti del laboratorio

Laboratorio di prova

Unità di trattamento dell'aria (raffreddata ad acqua)

- Dispositivo di misurazione, controllo e campionamento

- Dispositivi di misura del volume dell'aria interna e della differenza di entalpia (due serie)

Sistema di approvvigionamento idrico a temperatura e pressione costanti

Potenza e protezione

Sistema di controllo

Dispositivo di elaborazione dei dati

¢ strutture di sicurezza a prova di esplosione di laboratorio (equipaggiate con funzioni di prova del refrigerante R290 e R32)

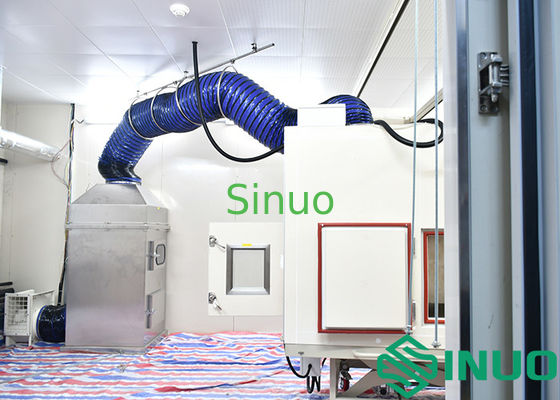

Display di laboratorio:
