Sistema di test della differenza energetica aria-entalpia ISO 15042 7,5 HP

Sistema di test della differenza energetica aria-entalpia ISO 15042 7,5 HP

MOQ: 1
prezzo: Tailored
Imballaggio standard: compensato
Periodo di consegna: 2 mesi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 1 messo al mese
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN331-25RT
Norme applicate:
ISO 15042, ISO 5151, ecc.
Tipo di UUT:
Condizionatori da 7,5 HP
Rapporto di prova:
Il formato può essere personalizzato
Capacità di raffreddamento:
0,75 CV~7,5 CV
Capacità di riscaldamento:
0,75 CV~7,5 CV
Flusso d'aria:
300~4000 m3/h
Precisione della pressione statica:
≤±(±0,5%RD)+(±0,5%FS)
Precisione della pressione dell'ugello:
≤±(±0,25%RD)+(±0,25%FS)
Descrizione del prodotto
ISO 15042 7.5HP Sistema di prova della differenza di energia aria-entalpia

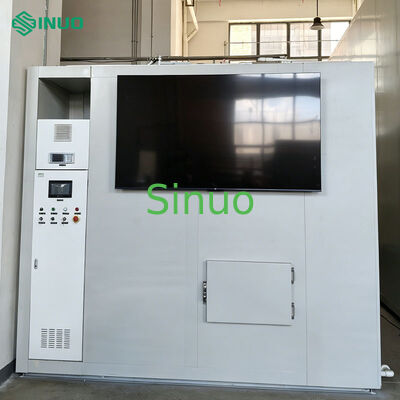

Visualizzazione del sistema
Questo laboratorio di prova del metodo dell'entalpia dell'aria da 7,5 CV è costituito da stanze laterali interne ed esterne progettate per testare le prestazioni del condizionatore d'aria misurando temperatura, pressione e parametri elettrici.Il sistema è adatto per la prova del tipo di finestra, condizionatori d'aria di tipo split e condizionatori d'aria indipendenti, che supportano sia le prove standard di condizioni di funzionamento che i requisiti di prova ampliati per l'ispezione e lo sviluppo di campioni di prodotto.
Il funzionamento del sistema è controllato tramite un controller programmabile e un'interfaccia HMI, con raccolta dati ad alta precisione e trasferimento dati in tempo reale a computer di livello superiore per l'elaborazione, la visualizzazione, la memorizzazione,e generazione di rapporti.
Norme di conformità
progettati e testati secondo:
  • ISO 5151:2010
  • ISO 15042:2017
Principio di funzionamento
La sala di prova regola la temperatura dell'aria della lampadina secca e quella della lampadina umida attraverso un controllo equilibrato della temperatura e dell'umidità.mentre i contatori di temperatura regolano l'uscita del riscaldatore e dell'umidificatore per ottenere le condizioni d'aria desiderate.
Air circulation diagram for enthalpy test system
Procedure operative
Lista di controllo prima dell'avvio
  • Rivedere i precedenti record di esecuzione
  • Verificare lo stato dell'alimentazione elettrica e dell'acqua
  • Assicurarsi che l'unità sotto prova (UUT) sia installata correttamente
Funzionamento standard
  • Chiudere l'interruttore e premere il pulsante "Start"
  • Attivare ventilatori, sistemi di riscaldamento, umidificazione e pressione statica tramite HMI
  • Azionare i sistemi di refrigerazione e di ugelli secondo necessità
  • Impostare i valori SV del regolatore di temperatura in base alle condizioni di funzionamento
  • Energizzare l'UUT tramite alimentazione a frequenza variabile
  • Misurare i parametri UUT una volta stabilizzate le condizioni di esercizio
  • Lo spegnimento segue la sequenza inversa della procedura di avvio
Specifiche dell'unità sotto prova
Tipi di UUT supportati
  • Tipo di parete
  • Tipo di soffitto
  • Tipo a quattro vie
  • Tipo di supporto per pavimenti
Intervalli di misura
  • Intervallo di capacità di prova:
    • Capacità di raffreddamento: 0,75 CV - 7,5 CV
    • Capacità di riscaldamento: 0,75 CV - 7,5 CV
  • Flusso d'aria: 300-4000 m3/h (camera ricevente 7,5 CV)
  • Dimensioni dell'unità:
    • Tipo di pannello: W≤1000mm, D≤800mm, H≤1800mm
    • Tipo di ripartizione: W≤1000mm, D≤500mm, H≤2000mm
  • Parametri elettrici:
    • Potenza monofase: 0-5kW
    • Tensione monofase: 0-300V
    • Corrente monofase: 0-20A
    • Frequenza: 50/60Hz
    • Fattore di potenza: 0-1
Fornitore di energia
  • Tipo: tre fasi, quattro fili, 45 kVA (1 set)
  • Stazione di alimentazione: 7,5 CV Tipo mono-azionato (3-fase di alimentazione)
Requisiti ambientali
  • Nessun forte flusso d'aria, luce solare diretta o gas corrosivi
  • Nessuna fonte di vibrazioni o interferenze intense
  • Temperatura ambiente: 0°C-35°C, umidità relativa: < 90%
  • Ambiente della sala di controllo:
    • Temperatura: 23°C±5°C
    • Umidità: < 85% RH (compresi i periodi di non funzionamento)
    • Libero da insetti, roditori e gas corrosivi
Requisiti di utilità
  • Fonte di alimentazione: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% di velocità operativa)
  • Fornitura d'acqua: acqua pulita e priva di scaglie a 20L/h; connessione DN15
  • Drenaggio: collegamento DN50
Provare le capacità
  • Capacità di raffreddamento nominale (T1, T2, T3)
  • Capacità di riscaldamento nominale (alta, bassa, ultra-bassa)
  • Misurazione del flusso d'aria
  • Capacità di deumidificazione
  • Analisi della potenza di ingresso
  • Calcolo dell'EER/COP
  • Misurazione di frequenza, corrente e tensione
Accuratezza di misura
Accuratezza di misuraAccuratezza della ripetibilità
Rispetto alla macchina standardDiversione media da 3 prove una volta installate
Capacità di raffreddamento: ± 2%Capacità di raffreddamento: ±1%
Capacità di riscaldamento: ± 2%Capacità di riscaldamento: ± 1%
Principali condizioni di prova
- No, no.Articolo di provaLato interno (°C)Lato esterno (°C)
Bulbo seccoBulbo bagnatoBulbo seccoBulbo bagnato
1T1 raffreddamento nominale27193524
T2 di raffreddamento nominale21152719
T3 di raffreddamento nominale29194624
2T1 di raffreddamento massimo32234832
T2 di raffreddamento massimo27193524
T3 di raffreddamento massimo32235231
3T1 di congelamento21152115
T2 congelato2115108
T3 congelato21152115
4Frigorimento minimo21151812
5Sudore di alloggiamento27242724
6Classificazione di riscaldamento alta201576
Calore nominale basso201521
Riservatorio di riscaldamento ultra basso108- 5-6
7Calore massimo27192418
8Calore minimo2015-7-8
9Discongelamento automatico201221
Condizioni aggiuntive di prova
Lato internoLato esterno
Temperatura (°C)10-40-15-60
Umidità relativa (RH)35%-93%25%-93%
Precisione di controllo (°C)±0,2 (WB)±0,2 (WB)
Precisione di prova (°C)±0,1 (WB)±0,1 (WB)
Nota: le combinazioni di temperature non devono deviare in modo significativo dalle norme; le condizioni standard di raffreddamento/riscaldamento mantengono una precisione di controllo di ± 0,2°C; le altre condizioni mantengono una precisione di ± 0,3°C.Prova di capacità disponibile mediante metodo di entalpia unilateraleLe prestazioni non sono garantite durante lo scongelamento o l'arresto dell'unità.
Funzionamento continuo
Capacità di funzionamento continuo della sala laterale esterna:
  • ≥ 10 ore a DB=2,0°C, WB=1,0°C
  • ≥ 8 ore a DB=-7,0°C, WB=-8,0°C
Incertezze di misura
  • Precisione della temperatura del RTD: ≤±0,1°C
  • Differenza di pressione statica: ≤ ± ± 0,5%RD) + ± 0,5%FS)
  • Differenza di pressione dell'ugello: ≤ ± ± 0,25%RD) + ± ± 0,25%FS
  • Differenze tra ingresso e uscita: ≤ ± ± 0,25%RD) + ± 0,25%FS)
  • Input elettrico: ≤ ± ± 0,25%RD) + ± ± 0,25%FS
  • Temperatura della termocoppia: ≤ ± 0,5°C
  • Pressione del refrigerante: ≤ ± ± 0,25%RD) + ± 0,25%FS)
  • Trasmettitore di umidità relativa: ≤ ± 3,0%RH
Struttura del sistema
Structural diagram of enthalpy test system
Installazione delle attrezzature
On-site installation view of test systemAdditional on-site installation view
