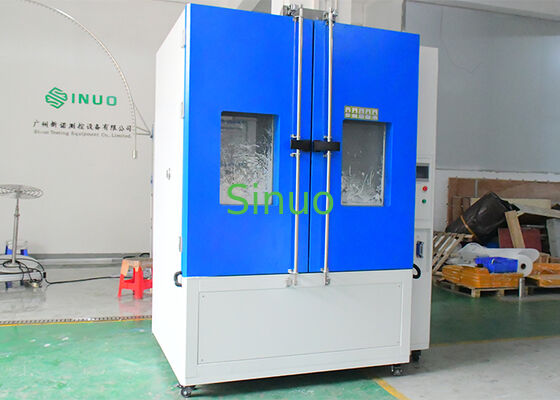

Camera di prova di sabbia e polvere per elettronica automobilistica IP5X IP6X IEC60529
| Inner chamber: | 1500*1000*1500mm (L*P*A) | Outer chamber: | 2000*1800*2300 mm(L*P*A) |
| Fine dust: | Al di sotto di 75 mm | Air flow rate: | Non non più di 2m/s |
| Shock time: | 1s~99h (regolabile) | Test time timing: | 1s~99h (regolabile) |
| Temperature range: | RT temperatura ambiente | Vacuum time: | 1s~99h (regolabile) |
| High Light: | Camera di prova per polvere di sabbia per elettronica automobilistica,Camera di prova IP5X IP6X con garanzia,Apparecchiatura di collaudo dell'ingresso dell'acqua IEC60529 |
||
La camera di prova di sabbia e polvere è un sistema di prova di simulazione ambientale ad alte prestazioni progettato in stretta conformità con le norme IEC 60529 IP5X / IP6X.È ampiamente utilizzato per valutare le prestazioni antipolvere e l'affidabilità di tenuta dei prodotti elettrici ed elettronici, componenti per autoveicoli e motocicli, involucri per attrezzature per esterni e sistemi e connettori di tenuta.
Questa avanzata attrezzatura di prova dell'ingresso di polvere simula tempeste di sabbia del mondo reale e ambienti di polvere in aria per determinare come la contaminazione da particolato influisce sulla durata del prodotto, la sicurezza,e prestazioni.
- Accuratezza della conformità IEC60529:Risponde pienamente ai requisiti di prova di protezione IP5X e IP6X contro la polvere, garantendo la conformità globale per la certificazione.
- Simulazione di tempesta di sabbia reale:Ricrea ambienti di polvere naturali e indotti dai veicoli, migliorando la convalida dell'affidabilità del prodotto.
- Sistema di controllo PLC intelligente:Equipaggiato con interfaccia touchscreen PLC +, che consente un controllo preciso dei cicli di soffiatura della polvere, della durata della prova, del tempo di vuoto e dei parametri del flusso d'aria.
- Progettazione di circolazione della polvere ad alta efficienza:L'innovativo canale conico + sistema di aspirazione inferiore + sistema di dispersione superiore garantisce una distribuzione uniforme della polvere, una circolazione continua e condizioni di prova ripetibili.
- Struttura industriale durevole:Camera interna in acciaio inossidabile (finitura a specchio SUS201) con corpo esterno rivestito anticorrosione per una lunga durata di vita in condizioni di prova difficili.
Il sistema adotta un meccanismo di circolazione della polvere a circuito chiuso: la polvere viene raccolta nella presa di fondo, un ventilatore ad alta pressione di una turbina estrae e trasporta la polvere,la polvere viene ridistribuita dalla parte superiore della camera, e la gravità garantisce una dispersione uniforme verso il basso.
Questo ciclo continuo riproduce con precisione gli ambienti di flusso d'aria carichi di polvere, essenziali per le prove di penetrazione di polvere IP.
| Parametro | Specificità |
|---|---|
| Dimensioni della camera interna | 1500*1000*1500 mm (W*D*H) |
| Dimensioni della camera esterna | Circa 2000*1800*2300 mm (W*D*H) |
| Intervallo di temperatura di cottura in polvere | RT temperatura ambiente |
| Polvere fine | Al di sotto di 75 mm |
| Flusso d'aria | Non più di 2 m/s |
| Concentrazione di polveri | 2 kg/m3 |
| Dosaggio di talco | 2 ‰ 5 kg/m3 |
| Metodo di soffiatura della polvere | Da cima a fondo |
| Misuratore di flusso d'aria | 1-20L/M |
| Diametro del filo di maglia metallica | 50 mm |
| Distanza nominale tra le linee | 75um |
| Tempo di shock | 1s ¢ 99h (regolabile) |
| Tempismo del tempo di prova | 1s ¢ 99h (regolabile) |
| Ciclo di controllo del soffiamento della polvere | 1s ¢ 99h (regolabile) |
| Tempo di vuoto | 1s ¢ 99h (regolabile) |
| Ventilatore di circolazione | Motore a basso rumore di lega chiusa. |
| Misuratore di flusso d'aria | Il tasso di vuoto è misurato con un flussometro digitale |
| Portamento di carico | Max. 100 kg |
| Finestra di osservazione | 1 pezzo |
| Illuminazione | 1 pezzo |
| presa di corrente del sistema di controllo | presa antipolvere AC220V 16A |
| Sistema di controllo | Controller PLC + touch screen (Sinuo) |
| Sistema a vuoto | Valvola di regolazione della pressione, ugello di aspirazione, set di regolazione della pressione in tre parti, tubo di collegamento, pompa a vuoto |
| Sistema di riscaldamento della polvere | Cappotti di calore a base di mica di acciaio inossidabile |
| Materiale della camera interna | SUS201 pannello specchio in acciaio inossidabile |
| Materiale della camera esterna | Trattamento da spruzzatura elettrostatica su lamiere di ferro A3 |
| Potenza | 3 kW (senza carico) |
| Sistema di protezione della sicurezza | Protezione della sequenza di fasi, protezione contro le perdite, protezione contro anomalie, protezione contro la sovra-temperatura dello strumento |
- A quali norme è conforme questa camera di prova della polvere?
Esso è conforme alle norme IEC 60529 IP5X e IP6X, ampiamente richieste per le prove di protezione degli involucri. - Che tipo di polvere viene utilizzata per le prove?
Per simulare le condizioni di polvere fine si utilizza polvere di talco standard con dimensioni di particelle inferiori a 75 μm. - E' adatto per i test automobilistici?
E' comunemente usato per i componenti automobilistici e per la convalida dei sistemi di tenuta.
