Name: IEC 60529 Sistema integrato di prova di impermeabilità IPX1-IPX8
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN4418
Availability: InStock

MOQ:	1
prezzo:	Negoziabile
Imballaggio standard:	cassa in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Cina

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN4418

Zona di pioggia:

1000 mm × 1000 mm

Apertura a goccia:

φ0.4mm

Flusso delle precipitazioni:

1 mm/min, 3 mm/min

Altezza di gocciolaggio:

200 mm (controllo automatico)

Tempo di prova:

10 minuti (regolabile)

Materiale:

Lega di alluminio

Angolo di oscillazione:

Massimo ±175°

Flusso dell'acqua:

>10 l/min±5%

Descrizione del prodotto

Sistema di test di impermeabilità integrato IPX1-IPX8 con funzionalità complete IEC 60529

Panoramica del prodotto

ILSN4418 Sistema di test di grado impermeabile IPX1~8 integratoè pienamente conformeCEI 60529:2013EIEC60335-1 clausola 15standard internazionali. Integra funzioni di gocciolamento verticale, tubo oscillante, ugello di spruzzatura, spruzzo di tubo flessibile, immersione e immersione profonda per eseguire test completi sulle prestazioni di impermeabilità IPX1/2/3/4/5/6/7/8 in un'unica macchina. È ampiamente usato pertest di impermeabilità, certificazione del grado di impermeabilità, verifica dell'affidabilitàdi elettronica, lampade, dispositivi esterni, parti automobilistiche, apparecchiature di sicurezza e altro ancora.

Caratteristiche principali

Copertura completa della classificazione IP: soluzione all-in-one IPX1 ~ IPX8
Pienamente conforme agli standard IEC 60529:2013 e IEC60335-1
Controllo intelligente: PLC Mitsubishi + touch screen a colori da 7 pollici
Temperatura costante automatica, flusso costante, controllo costante della pressione
Struttura durevole: acciaio inossidabile + lega di alluminio industriale
Accessori completi: piatto rotante, staffa di sollevamento, sistema di filtraggio
Armadio di controllo centralizzato per tutte le unità di prova

Configurazione del sistema

NO.	Nome	Codice IP	Osservazione
1	Apparecchio per prove di gocciolamento verticale della pioggia	IPX1~2	Area di gocciolamento: 1000 mm×1000 mm
2	Apparecchio per test su tubi oscillanti	IPX3~4	Tubi in acciaio inossidabile R200~R1600mm
3	Ugello spruzzatore	IPX3~4	Spray ausiliario portatile
4	Ugello del tubo	IPX5~6	Prova di spruzzo d'acqua ad alta pressione
5	Camera di immersione, serbatoio dell'acqua e armadio di controllo integrati	IPX7	Dimensioni interne: 650×600×1500mm
6	Serbatoio ad immersione profonda	IPX8	Recipiente a pressione φ600×1000mm
7	Giradischi	Accessorio IPX1~6	φ600mm, inclinabile 0°/15°

Parametri tecnici

Apparecchio per test di gocciolamento verticale della pioggia (IPX1/2)

Applicazione	Si applica per condurre test IPX1, IPX2.
Zona piovosa	1000 mmX1000 mm
Materiale del serbatoio	Acciaio inossidabile
Apertura gocciolante	￠0,4 mm
Distanza dei fori	20 mm
Flusso delle precipitazioni	1 mm/Min, 3 mm/Min, parametri impostati dall'utente (errore: + 0,5 mm/min).
Altezza di gocciolamento dell'acqua	200mm (controllo automatico dall'apparecchiatura di prova)
Tempo di prova	10Min, impostabile in base alle necessità
Drenante	Svuotamento automatico dell'acqua del serbatoio al termine del test
Materiale del corpo	Lega di alluminio industriale
Dimensioni (LxPxH)	1100X1200X2800mm
Struttura della macchina	Montaggio a parete
Compressore d'aria	Compressore d'aria silenzioso

Apparecchio per test su tubi oscillanti (IPX3/4)

NO.	Articolo	Parametri
1	Approvvigionamento idrico	Portata dell'acqua＞10L/min±5% acqua pulita senza inclusioni. Questo dispositivo è dotato di unità di filtraggio dell'acqua pulita
2	La dimensione del tubo oscillante	Standard fornito con tubi oscillanti R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, in acciaio inossidabile
3	Foro dell'ago	Φ0,4 mm
4	Angolo incluso di due fori	IPX3:120°; IPX4:180°
5	Angolo di oscillazione del tubo oscillante	Massimo. È possibile preimpostare ±175° (Nota: lo standard richiede IPX3:120°; IPX4:360°, ma poiché durante il test è presente una piattaforma girevole sotto il tubo oscillante, quindi non è possibile ottenere 360° durante il test effettivo, se senza piattaforma girevole è possibile ottenere 360°)
6	Velocità di oscillazione	IPX3: 4 s/ora (2×120°); IPX4: 12 s/ora (2×360°);
7	Flusso dell'acqua	Può essere impostato in base alla dimensione del pendolo e al numero di fori (0,07 L/min per foro)
8	Tempo di prova	0,01 S ~ 99 ore 59 minuti, può essere preimpostato
9	Manometro	0~0,25 MPa
10	Requisiti del sito	Sala di prova impermeabile IP dedicata, il terreno deve essere pianeggiante con interruttore (o presa) impermeabile di illuminazione da 10 A utilizzato per l'attrezzatura. Con buona funzione di afflusso e drenaggio. Installazione a terra
11	La zona	In base al tubo oscillante scelto

Ugello spruzzatore (IPX3/4)

NO.	Articolo	Parametro
1	Approvvigionamento idrico	La portata dell'acqua è di 50 ~ 150 kpa di acqua pulita senza inclusione.
2	Parametri dell'ugello di spruzzatura	diametro esterno: Ф102mm diametro sferico: SФ75.5mm C'è un foro centrale e ci sono 24 fori nel cerchio interno dei fori di cui l'angolo incluso è di 30°. Nella circonferenza esterna dei fori sono presenti 96 fori di cui l'angolo compreso è di 15°. 121 buche in totale. Il diametro del foro: Ф0,5 mm È realizzato in ottone.
3	Flusso dell'acqua	10 l/min±5%, regolabile tramite flussometro (il flussometro non è incluso in questo articolo, opzionale)
4	Gamma di manometri	0 ~ 0,4 MPa
5	Deflettore	Rimovibile
6	Manometro	0~0,25 MPa
7	Requisiti del sito	Sala prove dedicata all'impermeabilità IP, il terreno deve essere pianeggiante con illuminazione Con una buona funzione di afflusso e drenaggio.

Ugello per tubo (IPX5/6)

NO.	Articolo	IPX5	IPX6
1	Approvvigionamento idrico	Portata dell'acqua ＞ 12,5 l/min±5% di acqua pulita senza inclusioni. Può essere ottenuto tramite il serbatoio dell'acqua in acciaio inossidabile e l'attrezzatura pressurizzata	Portata dell'acqua >100 l/min±5% acqua pulita senza inclusioni. Può essere ottenuto tramite il serbatoio dell'acqua in acciaio inossidabile e l'attrezzatura pressurizzata
2	Il diametro dell'ugello	Ф6,3 mm	Ф12,5 mm
3	Flusso dell'acqua	12,5±0,625 l/min, il flussometro è regolabile	100±5 l/min, il flussometro è regolabile
4	La distanza dall'ugello del getto all'involucro	2,5 ~ 3 m	2,5 ~ 3 m
5	Tempo di prova	Non meno di 1 minuto/m² (non meno di 3 minuti)	Non meno di 1 minuto/m² (non meno di 3 minuti)
6	Manometro	0~0,25MPa	0~0,25MPa
7	Requisiti del sito	Sala prove impermeabile IP dedicata la cui larghezza è superiore a 3 m, con buona funzione di afflusso e drenaggio.	Sala prove impermeabile IP dedicata la cui larghezza è superiore a 3 m, con buona funzione di afflusso e drenaggio.

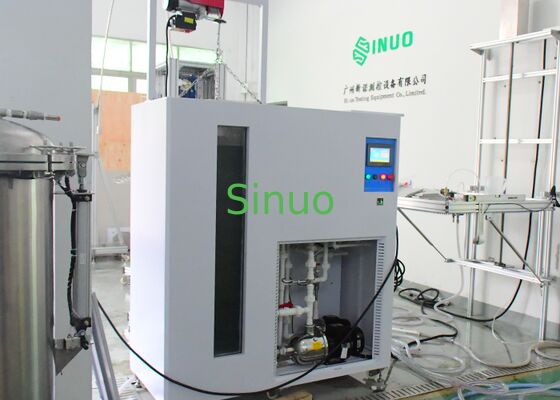

Camera di immersione e armadio di controllo integrati (IPX7)

Articolo	Parametro
Dimensioni della camera interna	650 mm×600 mm×1500 mm
Volume del serbatoio dell'acqua	ca. 500 litri
Controllo della temperatura	Temperatura ambiente ~ 65 ℃ (± 3 ℃, PID)
Distanza di sollevamento	0~1200mm
Capacità di carico	100 kg
Controllore	PLC Mitsubishi + touch screen da 7 pollici
Energia	AC trifase 380V, 50Hz
Dimensioni	1400×750×1600mm

Serbatoio ad immersione profonda (IPX8)

Articolo	Parametro
Dimensioni del serbatoio	φ600mm×1000mm
Intervallo di pressione	0~5bar (personalizzabile)
Manometro	0~6 bar, classe 0,25
Tempo di prova	0~99min
Pressione massima	5bar
Connessione	Tubo in acciaio alta pressione 3/4

Giradischi (accessorio IPX1~6)

Articolo	Parametro
Diametro	φ600 mm
Velocità	1 giri/min
Angolo di inclinazione	0°, 15°
Rotazione	90° / continuo
Materiale	Lega di alluminio industriale
Dimensioni	800×800×250mm

Domande frequenti

Q1: Quali test IP può eseguire SN4418?

R: Supporta test di impermeabilità a gamma completa:IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8.

Q2: A quali standard internazionali è conforme questo sistema?

R: Soddisfa pienamenteCEI 60529:2013EIEC60335-1 clausola 15per la certificazione di impermeabilità del prodotto.

Q3: Ho bisogno di armadi di controllo aggiuntivi?

R: No. Tutte le unità lo sonocontrollata centralmentedal quadro elettrico IPX7 integrato.

Q4: Qual è la differenza tra IPX7 e IPX8?

R: IPX7 lo èimmersione temporanea a pressione normale; IPX8 lo èimmersione profonda ad alta pressionefino a 5 bar.

Q5: Quali sono i requisiti di installazione?

R: Richiede una sala prove impermeabile dedicata con pavimento piatto, canali di drenaggio, acqua di rubinetto pulita e protezione contro le perdite impermeabili da 10 A.

Q6: È possibile personalizzare i parametri del test?

R: Sì. Tempo, flusso, pressione, temperatura, angolo possono esserloimpostato con precisionesullo schermo tattile.

Q7: L'attrezzatura è antiruggine?

A: Utilizzo delle parti chiaveacciaio inossidabile; il corpo utilizza una lega di alluminio industriale. È impermeabile, antiruggine e di lunga durata.
