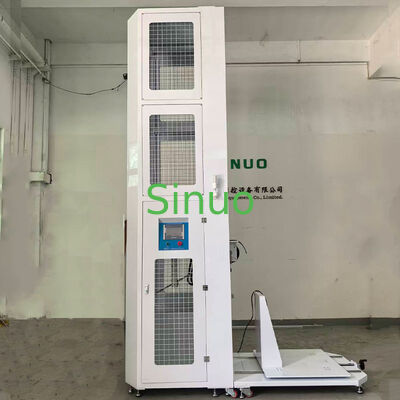

Apparecchiatura di prova con codice IK per sistema di ricarica conduttiva per veicoli elettrici IEC 61851-1

MOQ:	1
Prezzo:	Negoziabile
Imballaggio standard:	Custodia in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	20 set al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SNQC1008B

Energia d'impatto:

5, 20J

Massa equivalente:

1,7 kg, 5 kg ± 1%

Intervallo di altezza:

200–2500 mm

Lunghezza del tubo oscillante:

1000 mm

Diametro del tubo:

15.9 mm

Metodo di rilascio:

Rilascio elettromagnetico

Altezza di caduta:

0–500 mm

Metodo di sollevamento:

Motorizzato

Altezza di impatto:

300 - 2000mm

Evidenziare:

Apparecchiatura di prova per la ricarica conduttiva

Apparecchiature di prova IEC 61851-1

Attrezzatura di prova del codice IK

Descrizione del prodotto

Apparecchiatura di prova per codice IK del sistema di ricarica per veicoli elettrici a conduzione IEC 61851-1

Standard e clausole applicati

IEC60068-2-75:2014 Prove ambientali - Parte 2-75: Prove - Prova Eh: Prove con martello
IEC62262:2021 Gradi di protezione dei contenitori per apparecchiature elettriche contro gli impatti meccanici esterni (codice IK)
IEC 61851-1-2017 Sistema di ricarica per veicoli elettrici a conduzione - Parte 1: Requisiti generali 12.11
IEC 62477-1:2022 Requisiti di sicurezza per sistemi e apparecchiature di convertitori elettronici di potenza - Parte 1: Generale 5.2.2.4.3
Clausola 5.19 di NB/T33008.1-2018, Clausola 7.15 di NB/T33001-2018, Clausola 7.11 di NB/T33002-2018 e Articolo 10.2.701.2 di IEC 62439-7:2022

Scopo, principio dell'apparecchiatura e struttura

Questa apparecchiatura viene utilizzata per condurre prove di resistenza meccanica su colonnine di ricarica per veicoli elettrici o armadi di distribuzione per la ricarica dei veicoli.

Secondo la prova Eha: Il pendolo e l'elemento di impatto vengono rilasciati liberamente attraverso un tubo a pendolo di 1 metro da una certa altezza. Impattano sul campione nel punto più basso in direzione verticale. Attraverso la conversione dell'energia potenziale gravitazionale in energia cinetica, si ottiene lo scopo della prova di impatto sul campione.

Secondo la prova Ehc: Il martello a caduta verticale, l'elemento di impatto viene fatto cadere verticalmente da uno stato stazionario attraverso un condotto sulla superficie orizzontale del campione. Attraverso la conversione dell'energia potenziale gravitazionale in energia cinetica, si ottiene lo scopo della prova di impatto sul campione.

Diagramma strutturale

Controllo e funzionamento

Controllo PLC, funzionamento con touchscreen, controllo sollevamento, controllo rilascio sono tutti integrati nel funzionamento con touchscreen. È disponibile anche il funzionamento remoto tramite telecomando a infrarossi.

Gamma campioni di prova

Colonnine di ricarica AC a parete e a colonna
Colonnine di ricarica DC di tipo armadio

Nota: Le dimensioni delle colonnine di ricarica installate sulla piattaforma di prova non devono superare L x P x A = 1*1*2,0 m. Le colonnine di ricarica a pavimento non devono superare i 2,5 m.

Elementi di prova

Prova di impatto con pendolo (impatto laterale)
Prova di impatto con martello a caduta (impatto sulla superficie superiore)

Azionamento e trasmissione

Azionamento: Il sollevamento è azionato da un motore e un riduttore, mentre il rilascio è ottenuto da un elettromagnete.

Trasmissione: Vite a ricircolo di sfere di precisione + guida lineare

Parametri principali - Struttura pendolo

Funzione anti-impatto secondario	Sì, è presente un tubo oscillante a blocco automatico, che garantisce l'assenza di impatti secondari.
Metodo di sollevamento e abbassamento del tubo oscillante	Azionamento motore, immissione valore altezza tramite touchscreen
Metodo di rilascio pendolo	Rilascio elettromagnete, rilascio con un clic
Energia di impatto del pendolo	Energia 5, 20J (livelli IK08, IK10)
Massa equivalente elemento di impatto pendolo	1,7 kg, 5 kg ± 1%, raggiungendo la massa equivalente se combinato con il tubo oscillante
Tubo oscillante	Tubo in acciaio di lunghezza 1000 mm e diametro esterno 15,9 mm (5, 20J)
Posizione di impatto del campione	Regolabile elettricamente su e giù, corsa 300 - 2000 mm, controllata da touchscreen
Altezza di caduta	0 - 500 mm, con indicatore di scala, angolo di impatto regolabile

Parametri principali - Struttura martello a caduta

Metodo di sollevamento e abbassamento martello a caduta	Azionamento motore, immissione valore altezza tramite touchscreen
Metodo di rilascio martello a caduta	Rilascio elettromagnete, rilascio con un clic
Energia del peso a caduta	Energia 5, 20J (livelli IK08, IK10)
Massa equivalente elemento di impatto martello a caduta	1,7 kg, 5 kg ± 1%, la massa equivalente del martello in caduta è pari al suo peso
Tubo di guida	Condotti per martello a caduta da 5J e 20J, uno per ciascuno
Piastra di base	Piastra di base in acciaio portante ispessita
Posizione di impatto del provino	Regolabile elettricamente su e giù, corsa 300 - 2000 mm, controllata da touchscreen
Posizione orizzontale di impatto del provino	Posizione di estensione del meccanismo del martello a caduta regolabile per ottenere lo scopo di impattare diversi punti sulla superficie superiore
Altezza di caduta del martello	0 - 500 mm, display touchscreen. Utilizzando i pulsanti del touchscreen, dopo il contatto iniziale, è possibile regolare l'altezza impostata.

Parametri principali - Struttura piattaforma di prova

Dimensioni	1,0 * 1,2 metri, in grado di ospitare campioni da 1 * 1 metro
Piastra di base	Spessore 10 mm, con fori di installazione filettati disposti sulla parte superiore per il montaggio del campione
Colonna	Installare la colonna e abbinarla alla piastra posteriore per il montaggio del campione
Struttura a sgancio rapido	Può essere collegata e scollegata dal telaio di impatto. Durante le prove su campioni di piccole dimensioni, viene utilizzata in modalità collegata; durante le prove su colonnine DC di grandi dimensioni, viene utilizzata in modalità scollegata.
Funzione	Protezione da sovraccarico motore Protezione arresto di emergenza Dotato di spie luminose a tre colori: giallo - indica stato di standby, verde - indica stato di funzionamento, rosso - indica stato di allarme. Viene fornita indicazione dello stato in tempo reale. Protezione da dispersione
Modalità di movimento	Il telaio di impatto e la piattaforma di prova sono dotati di piedi di supporto e a rulli, che sono mobili e possono essere bloccati per fissare il supporto al terreno.

Appendice: Tabella 1 - Caratteristiche degli elementi di impatto

Energia / J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Massa equivalente ± 2% kg	0,25(0,2)	0,5	1,7	5	5	10
Materiali	Nylon		Acciaio
R/mm	10	25	25	50	50	50
D/mm	18,5(20)	35	60	80	100	125
f/mm	6,2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Secondo il valore aggiustato della massa equivalente, vedere Appendice A

Tabella 2 - Altezza di caduta

Energia/Joule	0,14	0,2	(0,3)	0,35	(0,4)	0,5	0,7	1	2	5	10	20	50
Massa equivalente/kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,5	1,7	5	5	10
Altezza di caduta ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	400	300	200	400	500

Nota 1: Fare riferimento a 3.2.2 Nota; Nota 2: L'unità di energia joule (J) in questa sezione deriva dall'accelerazione gravitazionale standard (g), e g è arrotondato a 10 m/s².

Tabella 3 - Corrispondenza tra codici IK ed energie di collisione corrispondenti

Codice IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Energia di collisione / J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20	50

Nota: IK11 è utilizzato per involucri speciali o griglie protettive in applicazioni esterne estremamente difficili. Quando gli standard di prodotto pertinenti specificano diversamente, IK11 non può sostituire la prova di sabbiatura.

a Secondo questo standard, non vi è alcuna protezione.
