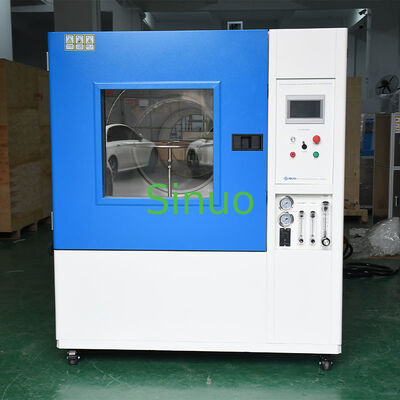

Camera di prova oscillante con tubo e ugello a getto IEC60529 IPX3/IPX4/IPX5/IPX6

MOQ:	1
Prezzo:	Customized
Imballaggio standard:	compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN4416-1400L

Dimensione interna:

1400 mm*1400 mm*1400 mm

Dimensioni complessive:

1880 mm*4200 mm*2200 mm

Velocità del giradischi:

1-5 r/min

Cuscinetto campione:

≤20kg

Tubo oscillatore:

Personalizzabile

Angolo di spruzzatura:

±160°

Controllo e funzionamento:

PLC e touch screen

Norma applicata:

IEC60529-2013 ecc.

Evidenziare:

Camera di prova a getto di ugelli

IPX6 Camera di prova di ugelli a getto di tubo oscillante

Camera di prova di ugello a getto di tubo oscillante

Descrizione del prodotto

Camera di prova con tubo oscillante e ugello a getto per IPX3/IPX4/IPX5/IPX6 secondo IEC60529

La camera di prova con tubo oscillante e ugello a getto per IPX3/IPX4/IPX5/IPX6 secondo IEC60529 è progettata per test completi di impermeabilità di prodotti elettronici ed elettrici secondo gli standard internazionali.

Panoramica dell'attrezzatura

L'esposizione all'acqua naturale (pioggia, acqua di mare, acqua di fiume) causa danni significativi a prodotti e materiali ogni anno, tra cui corrosione, sbiadimento, deformazione, riduzione della resistenza, espansione e muffa. I prodotti elettrici sono particolarmente vulnerabili a cortocircuiti e pericoli di incendio dovuti all'esposizione all'acqua. Pertanto, i test di protezione dell'involucro contro l'acqua sono essenziali per l'affidabilità e la sicurezza del prodotto.

Aree di applicazione

Sistemi di illuminazione per esterni
Elettrodomestici
Componenti automobilistici
Prodotti elettronici ed elettrici

Funzione dell'attrezzatura

Questa attrezzatura testa le proprietà fisiche e le prestazioni di prodotti elettronici ed elettrici, apparecchi di illuminazione, armadi elettrici, componenti automobilistici e parti correlate in condizioni climatiche simulate. I risultati dei test verificano se le prestazioni del prodotto soddisfano gli standard richiesti per il miglioramento del design, la validazione e il controllo qualità.

Standard di conformità

IEC60529:1989 +A1:1999 +A2:2013 "Gradi di protezione forniti dagli involucri (Codice IP)" per test IPX3, IPX4, IPX5 e IPX6 secondofigure 4 e 6.

Caratteristiche dell'attrezzatura

Adatto per test di grado di impermeabilità IPX3, IPX4, IPX5 e IPX6
Cassa esterna in acciaio di alta qualità con finitura a smalto cotto per una maggiore durata
Camera interna e piatto girevole in acciaio inossidabile SUS304 per resistenza alla corrosione
Finestra di osservazione trasparente con illuminazione interna a LED per il monitoraggio dei test
IPX3/4: Configurato con tubi oscillanti R200mm, R400mm e R600mm secondo le specifiche della figura 4 dell'IEC60529
IPX5/6: Configurato con ugello spray secondo le specifiche della figura 6 dell'IEC60529
Motore passo-passo di alta qualità per l'azionamento del piatto girevole con controllo automatico della rotazione in avanti/indietro
Durata del test programmabile: 0-999 minuti tramite interfaccia touchscreen
Touch screen da 7 pollici + sistema di controllo PLC con componenti elettrici Omron
Presa impermeabile interna per l'alimentazione del campione durante il test
Protezioni di sicurezza complete: protezione da perdite, protezione da carenza d'acqua, protezione da cortocircuito

Specifiche tecniche

Parametri tecnici	Parametri di base
Dimensioni camera interna	L1400×L1400×H1400mm
Dimensioni camera esterna	L1880×L4200×H2200mm
Dimensioni prodotto ammesse	Lunghezza e larghezza ≤1000mm, altezza ≤100mm
Diametro piatto girevole	￠200mm e 600mm
Carico massimo piatto girevole	≤20KG
Velocità piatto girevole	1-5 giri/min (regolabile)
Rotazione piatto girevole	Sempre positivo / positivo e negativo alternato
Regolazione flusso	Regolazione manuale tramite flussometro
Tempo di prova	0-999 minuti
Alimentazione campione	Presa impermeabile interna per l'alimentazione del campione durante il test
Alimentazione idrica	Serbatoio acqua integrato da 90L con capacità di riciclo
Peso totale	Circa 450 kg
Spazio richiesto	4,4 m (P) × 2,2 m (L) × 2,4 m (A)

Specifiche tubi oscillanti IPX3/4

Tubo oscillante	R200mm, R400mm e R600mm
Distanza ugello-campione	Entro 200 mm
Distanza aperture spray	50 mm
Angolo di oscillazione tubo oscillante	±60° (IPX3), circa ±160° (IPX4)
Angolo tra due fori	120° (IPX3), 180° (IPX4)
Foro ago	φ0,4mm
Velocità oscillazione	IPX3: 15 volte/min; IPX4: 5 volte/min
Flusso d'acqua per foro	0,07 L/min +5%
Pressione spray	80-150 Kpa

Nota: Lo standard richiede IPX3: 120°; IPX4: quasi 360°. A causa del posizionamento del piatto girevole, 360° non possono essere raggiunti durante il test effettivo. Senza piatto girevole, 360° possono essere raggiunti.

Specifiche ugello a getto IPX5/6

Apertura getto ugello IPX5	6,3 mm
Apertura getto ugello IPX6	12,5 mm
Flusso getto IPX5	12,5 ± 0,625 L/min
Flusso getto IPX6	100 ± 5 L/min
Pressione acqua	Regolata in base al flusso d'acqua specificato
Distanza getto	2,5 M (ugello dal centro del piatto girevole)
Metodo di fissaggio ugello	Fissaggio meccanico

Parametri elettrici

Alimentazione	380V, 50Hz
Potenza attrezzatura	5,0 KW
Protezione di sicurezza	Protezione da perdite, protezione da carenza d'acqua, protezione da cortocircuito

Requisiti di installazione

Utilizzo dello spazio

Terreno livellato con scarico adeguato
Pavimenti e pareti impermeabili
Capacità di carico del terreno ≥200 kg/m²
Area ben ventilata
Nessuna vibrazione forte o campi elettromagnetici
Nessuna sostanza infiammabile, esplosiva, corrosiva o polvere
Spazio di manutenzione: 800 mm posteriore, sinistra, destra, superiore; 1400 mm anteriore

Condizioni ambientali

Temperatura: 5℃～35℃
Umidità relativa: ≤85%
Pressione atmosferica: 86 kPa～106 kPa

Requisiti di alimentazione

Tensione/Frequenza: AC400V; 50Hz; trifase a quattro fili + terra di protezione
Potenza: 5,0 kW
Resistenza di terra di protezione: <4Ω
Interruttore automatico dedicato per protezione da perdite entro 2 metri
Non sono ammessi interruttori a coltello o prese di corrente

Requisiti fonte d'acqua

Pressione acqua ≥0,2 MPa con rubinetto a 4 vie
Posizione rubinetto entro 2 metri dall'attrezzatura
Tipo di tubo acqua DN15 (adattatore richiesto se diverso)

Visualizzazione test acqua IPX5-6
