Camera di prova ambientale dei ventilatori da soffitto del laboratorio di rendimento energetico di IEC 60879-2019

IEC 60879-2019 Ventilatori di soffitto Camera di prova ambientale Laboratorio di prova dell'efficienza energetica

Visualizzazione:

Questo laboratorio di prova può eseguire la prova delle prestazioni dei ventilatori in conformità ai metodi specificati nella norma IEC 60879-2019 e nella norma GB/T 13380-2007.Il sistema di prova può misurare con precisione i parametri di prestazione come la velocità del vento, volume d'aria, velocità del ventilatore, consumo di potenza del ventilatore, valore dell'efficienza energetica del ventilatore dei ventilatori di soffitto e dei ventilatori decorativi del soffitto e può realizzare il campionamento e l'analisi dei prodotti dei ventilatori,ispezione della qualità del prodotto, e le esigenze di ricerca e sviluppo.

Si tratta di una camera unica di differenza di entalpia completa. Il laboratorio contiene una serie di dispositivi di misura del volume d'aria.Piastre di acciaio di colore spesse 6 mm su entrambi i lati per l'isolamento termico, che ha un buon effetto di isolamento termico.

Questa sala di prova contiene un sistema di condizionamento d'aria esterno, che viene utilizzato per regolare l'ambiente d'aria all'interno della sala di prova.e riscaldato per far sì che la temperatura e l'umidità nella stanza di prova soddisfino i requisiti delle condizioni di prova.

Questo laboratorio deve essere dotato di una sala operatoria per la conservazione di computer di ufficio, armadi elettrici, armadi di controllo e alimentatori a frequenza variabile.Questa casa può essere costruita con delle assi., che viene costruito dall'acquirente (generalmente accanto al laboratorio).

Questo sistema di prova è principalmente controllato dal computer. L'operatore è fuori dalla sala di prova, e il personale non influenzerà il campo di vento.e i dati di prova sono registratiQuesto sistema ha i vantaggi di una buona ripetibilità, di un'elevata efficienza, di una comodità di archiviazione dei dati e così via.

Norme:

Può essere progettato secondo le seguenti norme:

IEC 60879-2019 "Ventilatori e regolatori di comfort per uso domestico e simili - Metodi di misurazione delle prestazioni"

GB/T 12021.9-2008 "Valori minimi ammissibili di efficienza energetica e gradi di efficienza energetica per ventilatori elettrici CA"

GB/T 13380-2007 Ventilatori e regolatori elettrici a.c.

Tipi di UUT:

*Ventilatore di soffitto: 900 ≈ 1800 mm

Contenuto della prova:

* Velocità del vento
* Volume del vento
* Velocità di rotazione
* Rapporto velocità
* potenza di ingresso
* Valore dell'efficienza energetica

Indicatori degli strumenti di misurazione di laboratorio:

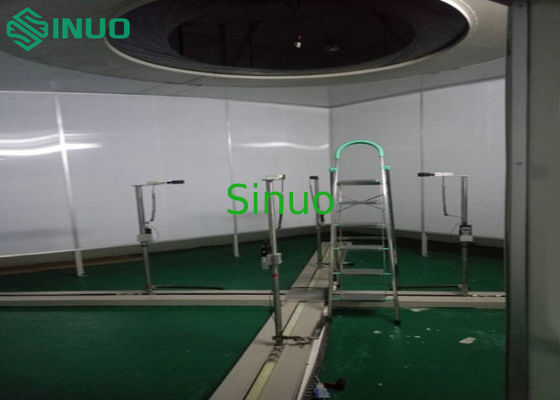

Struttura della sala di laboratorio:

Dispositivo di misurazione sperimentale:

Parametri tecnici principali:

1Distanza di sollevamento del livello di campionamento: 900-1800 mm.
2Distanza tra anemometro e campione: 1500 mm.
3Il passaggio dell'anemometro si muove lungo quattro linee diagonali: 40-1000 mm (regolamento automatico).
4Strumento di misura della velocità del vento: Marca: Austria E + E, punto decimale: 0.01m / s, precisione dello strumento: ± 0.2m / s
5. diametro dell'impellatore: 100 mm
6. Distanza di misura: 0,40 ~ 30,00 m / s
7Precisione di misura: ± 1% della lettura + 1% del range
8. Sensibilità alla velocità del vento: migliore di 0,15 m / s
9. Sonda di temperatura: intervallo 0 ~ + 50 °C; precisione ± 0,5 °C
10. Modalità di guida: servomotore domestico + albero guida.
11Metodo di controllo: controllo informatico.
12- Raccogliere dati: valore di potenza e valore di velocità del vento.
13- elaborazione dei dati: calcolo automatico della velocità media del vento, del volume dell'aria, del valore dell'efficienza energetica e della valutazione dell'efficienza energetica.
14. funzione di memorizzazione e di riferimento dei dati.

Principio e metodo di prova del ventilatore di soffitto:

1. In primo luogo, installare il ventilatore di soffitto attraverso la colonna di sollevamento del ventilatore di soffitto e posizionare il dispositivo anemometrico sotto 1500 mm dal piano della lama del ventilatore.

2. regolare la temperatura nella camera di prova per soddisfare le condizioni di prova (20 °C) e avviare la prova dopo aver fatto funzionare il ventilatore per 1 ora.

3. prima della prova, è inoltre necessario chiudere le prese d'aria, le porte e le finestre,e il personale competente a lasciare il laboratorio per garantire che il laboratorio non sia influenzato dal flusso d'aria esternoL'operatore esegue quindi l'anemometro per iniziare a raccogliere i parametri dell'anemometro.) sotto l'azione del telaio di trazione rotante. (I dati relativi alla velocità del vento ≥ 9 m/min verificati con tutti gli anemometri sono validi).

Il laboratorio è dotato di un alimentatore regolabile, che può ridurre l'impatto delle fluttuazioni della rete sulle misurazioni di prova.
