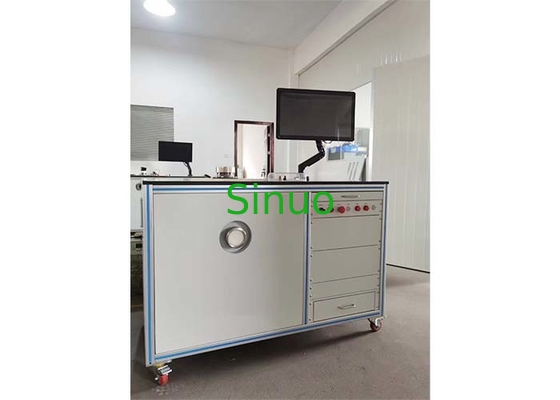

IEC 60312 Sistema di prova delle prestazioni dell'aria dell'aspirapolvere PC Funzionamento automatico

1. Parametro di misura del CA

2. Parametro DC-metro

3Trasmettitore a vuoto: -50,0 ~ 0,0kPa, segnale di uscita 4-20mA, precisione 0,5%.

4Secondo i requisiti della norma europea B, il metodo di prova di tipo B della norma europea è un tipo di piastra di apertura e la dimensione dell'apertura della piastra di apertura è controllata in millimetri (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, sono raccolti in totale 10 punti).

5. Casella di equalizzazione: dimensioni e materiali di tipo B standard europeo sono progettati e realizzati secondo la norma IEC60312 (tipo B), dimensioni di tipo B standard europeo: 500mmX500mmX500mm.

6Fornitura di corrente alternata: Fornitura di corrente a frequenza variabile monofase (preparata dal cliente).

7Fornitura di corrente continua: alimentazione stabilizzata in corrente continua (preparata dal cliente).

8. intervallo di prova di flusso: (0,5~5) m3/min, precisione: 0,5%.

9. aggiungere una funzione di prova a punto fisso e effettuare giudizi di passaggio/fallimento in base agli standard dati. se il test fallisce, ci saranno allarmi acustici e visivi. I punti fissi sono: aperto completamente, Ф13, Ф6.5, e completamente chiuso.

Condizioni di lavoro:

a. condizioni di temperatura per garantire la precisione delle misurazioni: 20°C±5°C.

b. Intervallo di temperatura di lavoro: 0-40°C, umidità relativa dell'aria: 30%-90%.

c. non vi sono gas corrosivi o esplosivi all'interno.

d. alimentazione elettrica: consumo di energia AC220V/50H ≤ 200 W.

e. fusibile: 0,5 A.

f. alimentazione di prova: può soddisfare i requisiti del prodotto.

Indicatori di sicurezza degli strumenti:

a. Resistenza di isolamento: il guscio e il terminale di ingresso di potenza sono superiori a 5MQ tra loro.

b. tensione di resistenza: la tensione di resistenza tra il terminale di ingresso di potenza e l'alloggiamento è di 1800 V per 2 secondi e la corrente nominale è di 10 mA.

c. messa a terra: l'elettrodo di messa a terra dell'alimentazione, la resistenza tra gli involucri è inferiore a 0,2Ω.

Composizione del sistema:

a. un armadietto di controllo elettrico (parametro HL120E (50A) per parametri CA/CC), computer, trasmettitore a vuoto, scheda di acquisizione dati, interruttore di controllo, interruttore di aria, circuito di controllo, ecc.)

b. Norma europea B: il banco di prova è dotato di una scatola di equalizzazione della pressione di norma europea B, di un'interfaccia ventilatore, di un'interfaccia aspirapolvere, di una linea di segnale di collegamento, di una piastra di orificio di prova,sistema di controllo della piastra dell'orificio, sensore di vuoto, contattore, circuito di controllo, piastra di protezione dell'orificio, ecc.).

La funzione principale:

a. il sistema regola automaticamente la piastra dell'apertura di ingresso d'aria da grande a piccola, verifica la tensione, la corrente, la potenza, il fattore di potenza, la frequenza,potenza di uscita e grado di vuoto dell'aspirapolvere, e calcola il valore del volume d'aria in base al grado di vuoto attraverso una formula standard.

b. Controllato da un computer, tutte le curve caratteristiche vengono completate contemporaneamente.

1) P1=f(Q) curva caratteristica

2) Curva caratteristica Ps=f(Q)

3) Hm=f(Q) curva caratteristica

4)n=f(Q) curva caratteristica

5)U=f(Q) curva caratteristica

6)I=f(Q) curva caratteristica

c. La prova può contrassegnare la misurazione del grado massimo di vuoto Hmmax, la misurazione del volume massimo dell'aria Qmax, la misurazione della potenza massima di aspirazione Psmax, la misurazione della massima efficienza ηmax e i dati di ciascuna prova..

d. I dati di prova possono essere memorizzati e le relazioni di prova e le curve possono essere prodotte in base alle esigenze dell'utente.
