IEC 60456 Sistema di prova di efficienza energetica della lavatrice-lavastoviglie-scaldabagno

Sistema di prova per l'efficienza energetica di lavatrici, lavastoviglie e scaldabagni IEC 60456

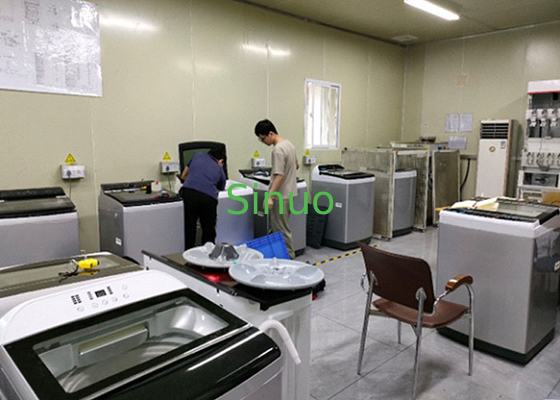

Introduzione al laboratorio:

Questo laboratorio è composto da un laboratorio di prestazioni, un laboratorio funzionale e un locale tecnico. Il laboratorio di prestazioni fornisce un ambiente stabile di temperatura e umidità per il test delle prestazioni di lavatrici, lavastoviglie e scaldabagni attraverso un magazzino isolato e un'unità di riprocessamento dell'aria collegata. Il sistema idrico a temperatura costante e i relativi sistemi di misurazione e controllo vengono utilizzati per far funzionare lavatrici, lavastoviglie e scaldabagni nell'ambiente di temperatura e umidità specificato. Vengono testati il consumo energetico e altre prestazioni di lavatrici, lavastoviglie e scaldabagni secondo gli standard pertinenti. E vengono soddisfatti i requisiti di test per l'ispezione e la certificazione di lavatrici, lavastoviglie e scaldabagni correlati.

Standard:

IEC 60456; EN 60456 Lavatrici per uso domestico - Metodi per la misurazione delle prestazioni

GB/T 20290 2016 Valore limite e grado di efficienza energetica dell'acqua della lavastoviglie;

EN 50242 Metodo per la misurazione delle prestazioni della lavastoviglie elettrica domestica;

IEC 60436/2015 Metodo di prova standard per le prestazioni delle lavastoviglie elettriche domestiche;

QB/T1520-2013 Lavastoviglie elettriche per uso domestico e simili;

BS EN50440:2015+A1:2020 Efficienza degli scaldabagni elettrici domestici e metodi di prova

Composizione del laboratorio:

• Laboratorio di prova delle prestazioni
• Sala operativa
• Magazzino
• Locale tecnico
• Sala di controllo

Laboratorio di prestazioni:

• 4 postazioni di prova;
• Un set di circuiti di acqua fredda e calda, con circuiti di supporto, valvole e rubinetti;
• Una lavastoviglie di riferimento; una lavatrice;
• Ogni postazione è dotata di sensori per temperatura, umidità, temperatura dell'acqua, pressione dell'acqua e portata;
• Un Yokogawa WT310 per stazione;
• Ogni stazione è dotata di 10 termocoppie;
• Ogni stazione è dotata di 1 presa di corrente CA e 1 presa di corrente a frequenza variabile;
• Canale di scarico e griglia;
• Un set di condizionatori d'aria a temperatura e umidità costanti;
• Un set di soffitto e condotto dell'aria;
• Un set di sistema di illuminazione interna

Sala operativa:

• Una bilancia elettronica di precisione e una bilancia elettronica ordinaria.
• Un titolatore.
• Una stiratrice.
• Un'asciugatrice.
• Misuratore di bianchezza.
• Un forno; (quanto segue è solo per lavastoviglie)
• Un forno a microonde;
• Un tritacarne;
• Un tavolo operatorio;
• Un set di flaconi di reagenti chimici (a causa delle restrizioni sul trasporto internazionale, i prodotti chimici non possono essere trasportati e devono essere acquistati localmente dall'utente).

Magazzino:

• Un frigorifero.
• 2 armadietti.

Locale tecnico:

• Una macchina per acqua pura da 1 m³/h;
• Un serbatoio d'acqua ad alta temperatura e un sistema di alimentazione idrica a temperatura e pressione costanti;
• Un serbatoio d'acqua a bassa temperatura e un sistema di alimentazione idrica a temperatura e pressione costanti;
• Un set di sistemi automatici di regolazione della durezza dell'acqua;
• Sistema di alimentazione abbinato;
• Un alimentatore a frequenza variabile con uscita monofase da 15kW;
• Due set di cassette degli attrezzi correlate e tre carrelli portautensili (carrello ordinario, carrello idraulico manuale, carrello mobile).

Sala di controllo:

• Un quadro di controllo.
• Un set di computer e sistema di controllo.
• Un set di scrivanie e sedie per computer.

Tipo di campione:

Le dimensioni esterne dell'UUT non sono superiori a (larghezza*profondità*altezza) 1000mmΧ1000mmΧ1500mm

Contenuti del test (Lavastoviglie):

• Consumo di elettricità
• Consumo di acqua
• Prestazioni di lavaggio
• Prestazioni di asciugatura

Contenuti del test (Lavatrice):

• Consumo energetico
• Consumo di acqua
• Rapporto di pulizia
• Tasso di usura del lavaggio
• Prestazioni di disidratazione
• Prestazioni di risciacquo

Contenuti del test (Scaldabagno):

• Capacità nominale (metodo di pesatura)
• Consumo energetico intrinseco di 24 ore
• Coefficiente di consumo energetico intrinseco di 24 ore
• Portata di uscita dell'acqua calda

Parametri tecnici della sala del laboratorio:

• Corpo della sala prove: pannello in acciaio color avorio bianco a doppia faccia da 75 mm di spessore e 0,6 mm di spessore, pannello in poliuretano ignifugo;
• Dimensioni del corpo della sala prove: 4200*4500*3000mm;
• Porta della sala prove: L(800+800)×H2200mm;
• Nel locale sono installate luci a soffitto a LED;
• Installare un alimentatore stabilizzato a frequenza variabile monofase e una presa di corrente alla postazione di prova;
• Il laboratorio di prestazioni è dotato di un condizionatore d'aria di precisione a temperatura e umidità costanti, controllo della temperatura: 23±2 gradi, 20±2 gradi; Controllo dell'umidità: mantenere l'umidità interna a 30~70RH%: (55±5)%RH, (60±5)%RH, 65±5RH%.
• Il pavimento del laboratorio è in cemento, impermeabile, pavimentato con piastrelle antiscivolo e sul terreno è aperto un canale di drenaggio. La superficie del canale è ricoperta da griglie in acciaio inossidabile. La distanza tra le griglie è di 20 mm. È realizzato con tubi quadrati SUS304 (25 mm*25 mm*1,5 mm) (costruiti dall'utente);

Sistema di alimentazione idrica a temperatura e pressione costanti:

• Secondo i requisiti degli standard pertinenti: diverse specifiche e diverse categorie di campioni hanno diversi requisiti di temperatura dell'acqua durante i test. Per soddisfare i requisiti e facilitare l'uso, il sistema di alimentazione idrica fornisce due alimentazioni idriche: una ad acqua a bassa temperatura e una ad acqua ad alta temperatura. L'acqua a bassa temperatura e l'acqua ad alta temperatura vengono riscaldate tramite pompa di calore più circolazione interna assistita da potenza. Ognuno è dotato di un serbatoio interno in acciaio inossidabile da 1 m³. La temperatura, la pressione e la durezza dell'acqua sono regolabili.
• Intervallo di temperatura dell'acqua: acqua a bassa temperatura: 10-35℃±1℃;
• Intervallo di pressione dell'acqua: 0,24±0,05MPa;
• Intervallo di durezza dell'acqua: 0～5mmol/l±0,2mmol/l, regolabile automaticamente;
• Macchina per acqua pura: 1 m³/h;
• L'alimentazione idrica a 4 vie della postazione di prova delle prestazioni è dotata di un flussometro elettromagnetico, misurazione della temperatura e della pressione di alimentazione dell'acqua.

Sistema di controllo e misurazione dei parametri

Il sistema di controllo e misurazione dei parametri è composto principalmente da "strumento di visualizzazione dei parametri e quadro di controllo operativo" e "sistema di elaborazione dati del computer".

Quadro di controllo

• Controllare varie operazioni di test e misurare direttamente vari parametri come la temperatura e l'umidità dell'ambiente di laboratorio, il consumo di acqua, il consumo di elettricità, la pressione dell'acqua e la temperatura dell'acqua di ogni lavatrice testata tramite il sensore e inviarli allo strumento per la visualizzazione. Tutti gli strumenti di controllo chiave, i sensori, i raccoglitori di dati, ecc. adottano prodotti di marca ad alta precisione per garantire l'affidabilità dei dati e l'accuratezza dei test. I parametri sono i seguenti:
• Misurazione della temperatura e dell'umidità ambientale: temperatura -10～60°C±1°C, umidità 10～90% ±3%.
• Misurazione del consumo di elettricità della lavatrice:
• Numero modello: Misuratore multifunzione Yokogawa WT310 (uno di essi con funzione armonica).
• Specifiche: Tensione, corrente, energia elettrica.
• Precisione di misurazione: 0,25% FS＋±0,25 lettura.
• Misurazione della pressione dell'acqua: 0～0,5MPa±0,5%FS.
• Misurazione della temperatura dell'acqua: Pt100, trasmettitore, risoluzione 0,1°C.
• Misurazione della portata dell'acqua: serie Yokogawa AXG, 3 L/min～100L/min±0,5%FS.

Sistema di elaborazione dati (Lavastoviglie):

• Il software è basato sul sistema operativo Windows. È compilato utilizzando C#. Ha una ricca interfaccia grafica. Oltre alle tabelle, può anche essere visualizzato e stampato in un grafico di tendenza.
• Il rapporto di visualizzazione dei dati del test di laboratorio include tutti (temperatura della termocoppia, temperatura e umidità ambiente, potenza, tensione, corrente, frequenza, ecc.). Raccolta automatica e visualizzazione automatica, con funzione di query dei dati storici, può essere consultato e stampato in qualsiasi momento (anche durante il test).
• Tutte le schede di acquisizione dati chiave, le schede di comunicazione, ecc. sono prodotti di marca. Garantire l'affidabilità dei dati e l'accuratezza del test.
• L'interfaccia della finestra del software viene visualizzata in inglese. Ha un'interfaccia uomo-computer intuitiva. Può registrare e memorizzare i dati in tempo reale. Realizza completamente il funzionamento senza carta. L'operazione potrebbe non essere facile da capire, ma l'operazione è stabile e affidabile.
• I dati raccolti direttamente tramite comunicazione includono: temperatura e umidità ambiente di laboratorio, tensione, corrente, umidità, pressione dell'acqua, temperatura dell'acqua e volume dell'acqua.
• I dati della lavastoviglie di riferimento e di altri strumenti analitici vengono inseriti manualmente.
• Il computer calcola ed elabora automaticamente i dati raccolti direttamente e inseriti manualmente e genera e salva automaticamente i risultati in un rapporto.
• Altri requisiti si basano sul software fornito dal fornitore e l'operazione specifica è negoziata da entrambe le parti.

Alimentazione:

• Alimentazione per la sala prove: la Parte A fornisce 100kVA al quadro elettrico della Parte B
• Alimentazione per la macchina in prova: alimentatore regolato a frequenza variabile monofase 15kVA (postazione di prova)
• Requisiti delle caratteristiche dell'alimentazione di prova: stabilità della tensione: ≤1%; stabilità della frequenza: ≤0,5%;
